概述三辊卷板机设备主要结构特征
卷板机是一种用于金属材料卷曲加工的设备，根据三点成圆的原理，利用工件相对位置变化和旋转运动使板材产生连续的塑性变形，以获得预定形状的工件。
三辊卷板机（三辊卷圆机）是一种常用的金属加工设备，该设备利用三辊滚弯原理，使板材产生永久性的塑性变形，卷制成所需要的筒形件、锥形件等不同形状的零件。
三辊卷板机设备主要结构特征

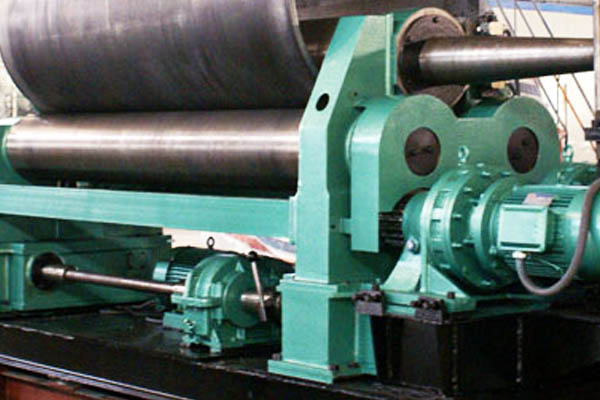

三辊卷板机是由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。底座及机架采用焊接结构，严格要求焊缝质量，并进行时效处理，以保证机器在工作负荷下有足够的强度和刚度。
- 上辊部分 ----（上辊、上辊主传动装置、传动侧轴承体、倾倒平衡装置） ；
- 下辊部分 ----（两下辊、下辊辅助传动装置、水平移动装置、对料装置） 架体部分（底座、左右机架、上辊驱动油缸） 倾倒部分（上辊倾倒侧轴承体、倾倒油缸） 卷锥筒装置 ；
- 液压系统 ----（液压泵站系统、阀组） 电气控制部分，强电部分、数显部分（PLC控制系统）、操作台 润滑系统 ；
上辊装在两轴承体内，分别镶在两侧的机架内侧，由两端油缸驱动上辊升降运动。上辊两端轴承均采用低速度、重载荷的调心滚子轴承，上辊的升降位移量由数字显示，可根据数字显示调整工作辊平行或倾斜。其同步精度±0.2mm。上辊的倾倒侧装有倾倒油缸，方便取料。上辊尾部装有平衡机构。在倾倒侧失去支承时，平衡上辊处于水平位置。
两下辊装在上辊机架内侧，由下辊机架进行支承，采用低速度、重载荷的调心滚子轴承。两下辊在油缸驱动下同时进行水平移动，下辊水平移动量数字显示，根据数字显示调整下工作辊平行。其同步精度为±0.2mm，并可自动回中。 对料装置安装在下辊一侧，由油缸驱动其工作。 卷锥筒装置安装在上辊的左端，随上辊同升降。
总之
