数控四辊卷板机的结构及特点讲解

       卷板机是一种将金属板材卷弯成筒形、弧形或其它形状工件的通用设备。凡是钢材成型为圆柱型,几乎都用卷板机辊制。该卷板机设备广泛用于锅炉、造船、石油、木工、金属结构及其它机械制造行业。

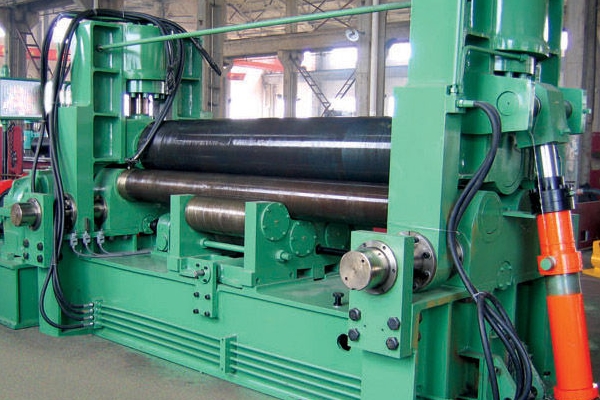

数控四辊卷板机的结构形式为四辊式,上辊为主传动,通过减速机的输出齿轮与上齿轮啮合,为卷制板材提供扭矩;下辊作垂直升降运动,通过液压缸内的液压油作用于活塞而获得,以便夹紧板材,为液压传动;在下辊的两侧设有侧辊并沿着机架导轨作倾运动,通过丝杆螺母蜗轮蜗杆传动;该机优点是板材端部预弯及卷园可以在同一台设备上进行。

         关于数控四辊卷板机的具体结构讲解如下:

(1)上辊装置

上辊装置主要由主油缸、上辊轴承座、上辊、双列调心轴承等组成。上辊为卷板机的重要部件,上辊两端轴颈采用特宽型双列调心滚子系列轧机滚动轴承,由于采用调心滚子轴承,有利于主辊倾斜,便于卷锥。两主油缸提供卷制板材所需的加压力(工作压力为16MPa,额定压力上限为28MPa)。

(2) 水平移动装置

水平移动装置由移动电机提供动力,通过减速机、蜗轮蜗杆、丝杆螺母机构带动上辊装置的水平移动,实现板材的非对称卷制。

(3)下辊装置

下辊装置由下辊、下辊轴承座、输入齿轮、滑动轴承等组成。下辊为卷板机的重要部件,它适用于常温条件下和低速重载场所。

(4) 托辊装置

托辊装置由托辊、斜楔机构、托辊调节手轮等组成。托辊共一组,根据卷制板材规格的负荷大小,分别进行上下调节。

(5)主传动装置

由主电机、电液推杆制动器、圆柱齿轮减速机、输出齿轮组成。

(6) 翻倒装置

翻倒装置由滑枕、翻倒油缸等组成。装于翻倒机架一侧,用于翻倒机架的翻转及恢复。翻倒装置的翻倒,便于制品沿辊子的轴向方向取出。

(7)液压系统

上辊施压、倒头运动由一个液压站集中控制。整个系统由液压泵站、电磁阀、叠加阀、油缸和管路组成。一台油泵电机通过内齿形弹性联轴器带动齿轮泵,从油泵出来的压力油进入调压系统,调定压力,然后通过通道块,经三位四通换向阀通向油缸。所有阀件及辅件均为板式集成块连接。为了保证液压系统有效工作,设有保护装置。

(8)电控系统

设备电控系统包括电控柜、操作控制台、手持式控制盒等。本机器的主开关具有短路保护和主电机的过载保护功能。一台主电机驱动下辊旋转,一台电机驱动上辊水平移动,一台电机驱动一套液压泵站,具有短路过热保护,电机的正反转由交流接触器控制;控制电路采用PLC可编程控制器控制,继电器少,动作可靠。

         该四辊卷板机用于在常温下弯卷一定厚度的金属板成筒状、弧形或一定锥度的零件。其特点如下:

1、 一次性上料,无须掉头即可完成卷制;

2、该机三个工作辊均为主驱动辊,防止卷板时打滑,扩大了钢板的卷制范围;

3、上辊升降、下辊平移均为液压驱动;

4、 微机控制,自动调平,液晶显示;

5、该机集机、电、液于一体,各动作互相连锁保护;

6、系统设有过流、过载安全保护。

  卷板机是工业企业重要的使用设备之一,因为操作方便,易于加工,很受企业的青睐。但是,我们在使用该设备的时候,要严格按照工艺要求来进行操作,使得卷板机的寿命更长,更好的为我们服务。
