水平下调式三辊卷板机的结构形式怎样
什么是水平下调式三辊卷板机

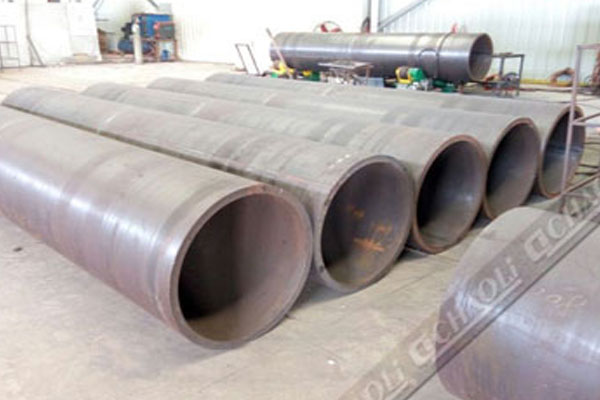

三辊卷板机可将金属板材卷成圆形、弧形和一定范围内的锥形工件。水平下调式三辊卷板机，用于在常温下弯卷一定厚度的金属板成筒状、弧形或一定锥度的零件。其工作原理是旋转式弯曲变形，因上辊可水平调节，不需另加压力机等附加设备，可一次上料，不需调头就可完成板材两端部的预弯及成型弯曲功能，以及用于成型工件的校正。
水平下调式三辊卷板机的结构形式是什么样
设备的主要构成
- 上辊部分（上辊、上辊主传动装置、传动侧轴承体、倾倒平衡装置）
- 下辊部分（两下辊、下辊辅助传动装置、水平移动装置、对料装置）
- 架体部分（底座、左右机架、上辊驱动油缸）
- 倾倒部分（上辊倾倒侧轴承体、倾倒油缸）
- 卷锥筒装置
- 液压系统（液压泵站系统、阀组）
- 电气控制部分，强电部分、数显部分（PLC控制系统）、操作台
- 润滑系统
设备的具体组成特征
1、水平下调式三辊卷板机由底座、上辊、下辊、左右机架、主驱动系统、辅助驱动系统、液压系统、电气控制系统等组成。
2、工作部分
上辊装在两轴承体内，分别镶在两侧的机架内侧，由两端油缸驱动上辊升降运动。上辊两端轴承均采用低速度、重载荷的调心滚子轴承。上辊的倾倒侧装有倾倒油缸，方便取料。上辊尾部装有平衡机构。在倾倒侧失去支承时，平衡上辊处于水平位置。
两下辊装在上辊机架内侧，由下辊机架进行支承，采用低速度、重载荷的调心滚子轴承。
对料装置安装在下辊一侧，由油缸驱动其工作。
卷锥筒装置安装在上辊的左端，随上辊同升降。
3.主驱动系统
机器的三个工作辊均为主动辊。其中上辊为主驱动辊，上辊动力可满足在大工况负荷下工作。两下辊为辅助驱动辊，作用为送进料和防止在卷制薄板过程中可能产生的打滑。上下辊工作的线速度匹配，由液压系统在卷板过程中实现自动匹配。
上工作辊由1台液压马达通过行星减速机驱动。
下工作辊由液压马达通过一级齿轮付驱动。
三辊的回转运动均装有制动装置，以确保工件卷制时的准确定位。该装置运转平稳，卷制灵活可靠。
4.液压系统
上工作辊升降、下工作辊水平移动及上、下工作辊的旋转，侧倒轴承体倾倒、复位，对料装置均由液压系统驱动。
5.电气控制系统
（1）结构组成：机械各动作均由电控NC系统集中控制，按钮操作。
（2）系统主要技术指标
系统工作为380v 50Hz，显示精度为0.1mm
NC系统上、下工作辊位置同步控制时,同步精度为0.2mm.
（3）控制系统功能
A 、NC系统可显示多种实时数据及卷板信息
B、 NC系统具有如下智能功能
- 人机对话可编程设定及输入功能
- 故障自诊断显示及操作失误智能判别功能
- 机床各部位监测逻辑处理及保护功能
