卷板机 >> 卷管机 >> 自动卷圆机
自动卷圆机



概述



     上辊万能式卷板机属于液压型三辊卷板机,用于常温状态下将板材卷成圆筒形、圆弧形、圆锥形。

     上辊可以垂直移动、水平移动。上辊垂直位移采用液压传动,水平移动采用机械传动。

     具备板端预弯功能,通过上辊水平移动,使上辊相对于下辊呈非对称位置来实现板端预弯。

     卷圆时通过电动机、减速机带动两下辊进行。由于下辊的标高不变,所以便于进料和操作。

     翻倒架采用液压翻倒。

     采用PLC可编程显示器控制,数字显示操作,操作简便直观。

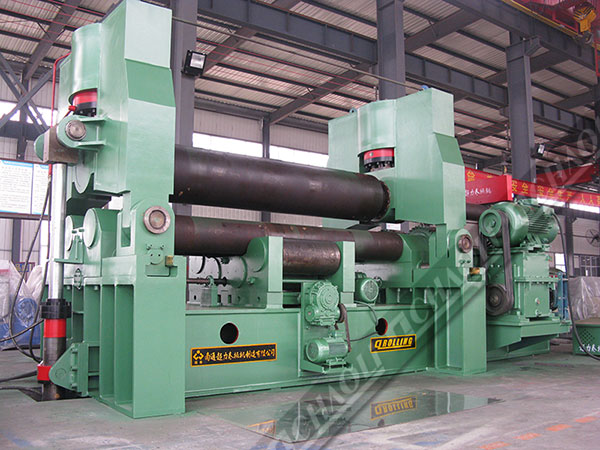

产品展示









产品描述



      一、该型卷板机具有板端预弯功能,预弯剩余直边量≤2.5倍板厚。
      二、采用EPS自动电子调平技术,实时监测实时调整,自动调整上辊水平度,保持上下辊平行。
      三、该型卷板机采用T型槽滑枕式水平移动机构,可承受极大的油缸加压力。
      四、该型卷板机DuTe的后弯曲工艺,可实现端部预弯,连续弯曲无后角,弯曲过程全数字显示。
      五、大尺寸液晶触摸屏数显,人机对话控制界面,高效直观操作。
      六、上辊固定扰度补偿与下辊托辊可变扰度补偿相结合,有效克服扰度变形影响,提高制品直线度。
      七、具有各种过载及安全防护功能,互联互锁,故障自动报警和提示,可有效防止误操作,保护设备及操作人员安全。
      八、高强度整体焊接底盘与支架,结构牢固,经久耐用。
      九、本设备可卷板厚50mm-200mm,板宽6000mm的板料。
